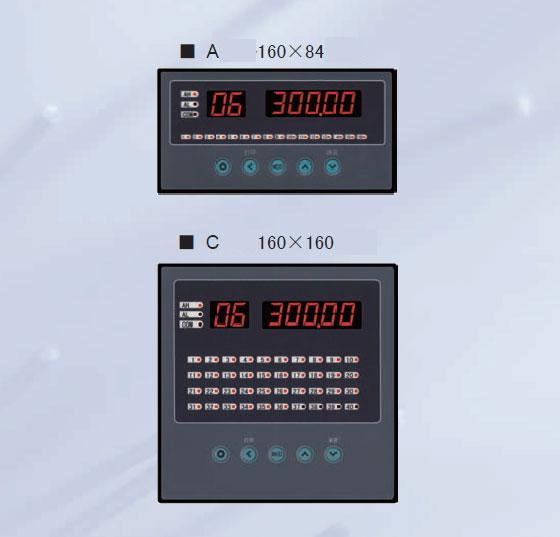

NZ-XSLE高精度智能巡檢儀包括 2 種尺寸，適應從 8通道 到 40通道 的應用。
如果需要對測量數據進行記錄,除采用計算機外,也可采用NZ-XSR70B高精度巡檢記錄儀.該儀表為便攜式巡檢記錄儀,可實現最多64通道的記錄,曲線顯示和追憶,記錄數據可通過U盤轉存.
儀表采用了時漂和溫漂自動補償技術，使儀表能夠長時間在 -20 ℃ ~ 50 ℃ 的環境下保證精度。
輸入類型包括鉑電阻（ 4 線制）、熱電偶、直流 mV 、直流電壓和直流電流。
• 采用優質接線端子
• 各通道獨立設定平均值濾波次數，提高示值穩定性
• 各通道獨立設定零點和滿度修正，提高系統測量精度
• 可任意關閉不使用的通道
2. NZ-XSLE高精度智能巡檢儀選型說明:
2.1 輸入信號說明
訂貨時需說明各通道的輸入類型。鉑電阻、熱電偶、直流 mV 三種信號是通用的，可以通過參數切換，直流電流和直流電壓是專用的，不能換接其它類型輸入。
• 鉑電阻：
• 接受 pt100 或 pt1000 傳感器，需訂貨時說明。
• 量程分為 -199.99 ℃ ~ 200.00 ℃ 或 -199.99 ℃ ~ 300.00 ℃ 兩檔，需訂貨時說明。
• 傳感器為四線制接線方式，傳感器斷線時測量值顯示最大。
• 熱電偶
• 接受K 、S 、N 、E 、J五種熱電偶傳感器，通過參數設置選擇，測量分辨率0.1℃,測量范圍為全量程，包括負溫。傳感器斷線時測量值為隨機值，儀表不能判斷，如果必須要判斷，可采用在輸入端并接5k Ω左右電阻的辦法，使斷線后的測量值在 0mV 左右。
• 熱電偶的測量精度受冷端補償精度的影響，儀表提供了三種冷端補償方案，可根據應用情況通過參數設置選擇合適的方案。
① 將補償導線接到密閉的接線盒，再用普通導線轉接到儀表。密閉盒內安裝一支鉑電阻，接到儀表第一通道，以該測量值作為冷端補償溫度，該方案精度最高。
② 將補償導線接到恒溫容器內（或冰瓶），再用普通導線轉接到儀表，將恒溫值設入儀表，儀表按該值作為冷端補償溫度。
③ 直接將補償導線接到儀表端子，儀表在端子板上安裝了測溫傳感器，根據所測溫度進行冷端補償，但由于儀表自身發熱影響等原因，不能保證測溫傳感器與所有端子處于同一溫場，可能會(huì )導致2 ℃ 以?xún)鹊恼`差。
• 直流電壓：
• 接受 1V ~ 5V 、 0V ~ 5V 、 0V ~ 10V 信號，通過參數設置選擇，輸入阻抗﹥ 200K
• 可接受± 5V 、 ± 10V 、等雙極性信號的非標訂貨。
• 直流電流：
• 接受 4mA ~ 20mA 、 0mA ~ 10mA 、 0mA ~ 20mA 信號，通過參數設置選擇，輸入阻抗 25 Ω
• 直流 mV
• 可接受 -19.999mV ~ 45.000mV 和 -199.99mV ~ 450.00mV 二檔信號，通過參數設置選擇，輸入阻抗﹥ 1M Ω
2.2 NZ-XSLE高精度智能巡檢儀選型表:
■ 0.05 級精度，測控速度每通道 0.2 秒。
■ 8 ～ 40 路輸入，可輸入熱電阻，熱電偶， mV 信號。
■ 熱電阻輸入為四線制，熱電偶冷端補償采用外接 Pt100 以保證系統的測量精度。
■ 2 點共用報警輸出。
■ 可選配通訊，打印功能。
| 內容 |
代碼說明
|
|||||||||
| NZ-XSLE/ | 8 ～ 40 通道輸入； 0.05 級測量精度；測控速度（ 0.2 秒×通道數） | |||||||||
| 外形尺寸 | A | 160 × 84 × 182 開孔尺寸： 152 × 76 | ||||||||
| C | 160 × 160 × 182 開孔尺寸： 152 × 152 | |||||||||
| 面板規格 | 2 位 LED （通道號顯示） + 4 位 LED （測量值顯示） | |||||||||
| 通道數 | 08 | 限 A 尺寸 | ||||||||
| 16 | 限 A 尺寸 | |||||||||
| 24 | 限 C 尺寸 | |||||||||
| 32 | 限 C 尺寸 | |||||||||
| 40 | 限 C 尺寸 | |||||||||
| 輸入信號 （訂貨時需要注明各個通道的輸入信號） | E | 熱電偶 K 、 S 、 N 、 E 、 J | ||||||||
| R | 熱電阻 Pt100 、 Pt1000 （訂貨時需注明是 Pt100 或 Pt1000 ） | |||||||||
| M | mV 信號 （ -19.999~45.000 ） mV 、（ -199.99~450.00 ） mV | |||||||||
| 報警 | 2 點公共報警繼電器輸出， 250V AC/3A ， 阻性負載 | |||||||||
| 通訊（選件） （通訊速率： 2400 、 4800 、 9600 、 19200 ） （通訊地址： 0-99 ） | S1 | TC ASC Ⅱ協議 RS232 | ||||||||
| S2 | TC ASC Ⅱ協議 RS485 | |||||||||
| 打印接口（選件） | P | |||||||||
| 電源規格 | V0 | 100-240V AC 50/60 Hz | ||||||||
3 、NZ-XSLE高精度智能巡檢儀技術規格:
| 輸入信號及精度 | 采用 24 位 A/D 轉換器，時漂、溫漂自動補償 |
| 鉑電阻 | Pt100或Pt1000訂貨時注明; -199.99 ℃~200.00℃或-199.99℃~300.00℃訂貨時注明 精度± 0.05 ℃ |
| 熱電偶 | K 、 S 、 N 、 E 、 J 全量程 (-50 至 + 全量程 ) 精度± 0.05% F · S |
| 直流電壓 | 1V ~ 5V 、 0V ~ 5V 、 0V ~ 10V 精度± 0.05% F · S |
| 直流電流 | 4mA ~ 20mA 、 0mA ~ 10mA 、 0mA ~ 20mA 精度± 0.05% F · S |
| 直流 mV | -19.999mV ~ 45.000mV ， -199.99mV ~ 450.00mV 精度± 0.05% F · S |
| 速 度 | 200ms/每通道，與Lb參數相關 |
| 顯 示 | 2位 LED 通道號顯示,5 位 LED 測量值顯示,各通道報警狀態指示燈 |
| 報 警 | 3種報警方式,2點公用報警繼電器輸出,輸出繼電器觸點容量:250VAC,2A(阻性負載) |
| 電 源 | 交流： 160V AC~260V AC ， 50Hz ；直流： 9V~24V DC ；功耗： ≤ 5W |
| 環 境 | 溫度：－20 ℃ ~ 50 ℃ 濕度：小于 85%R·H |
| 速 度 | 200ms/每通道,與Lb參數相關 |
